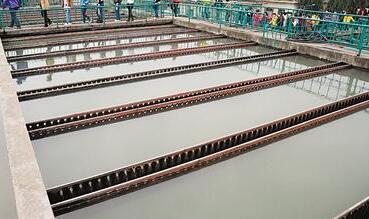

虹吸濾池 siphon filter，以虹吸管代替進水和排水閥門的快濾池形式之一。濾池各格出水互相連通，反沖洗水由其他濾水補給。每個濾格均在等濾速變水位條件下運行。虹吸濾池是快濾池的一種形式，它的特點是利用虹吸原理進水和排走洗砂水，因此節省了兩個閘門。此外，它利用小阻力配水系統和池子本身的水位來進行反沖洗，不需另設沖洗水箱或水泵，加之較易利用水力，自動控制池子的運行，所以已較多地得到應用。
構造及工作原理
虹吸濾池是快濾池的一種形式，它的特點是利用虹吸原理進水和排走洗砂水，因此節省了兩個閘門。此外，它利用小阻力配水系統和池子本身的水位來進行反沖洗，不需另設沖洗水箱或水泵，加之較易利用水力，自動控制池子的運行，所以已較多地得到應用。
虹吸濾池是由6～8個單元濾池組成一個整體。濾池的形狀主要是矩形，水量少時也可建成圓形。濾池的中心部分相當于普通快濾池的管廊，濾池的進水和沖洗水的排除由虹吸管完成。管廊上部設有真空控制系統14。
經過澄清的水由進水槽1流入濾池上部的配水槽2。經虹吸管3流入單元濾池的進水槽4，再經過進水堰5（調節單元濾池的進水量）和布水管6流入濾池。水經過濾層7和配水系統8而流入清水槽9，再經出水管10流入出水井11，通過控制堰流出濾池。
濾池在過濾過程中濾層的含污量不斷增加，水頭損失不斷增長，要保持出水堰12上的水位，即維持一定的濾速，則濾池內的水位應該不斷地上升，才能克服濾層增長的水頭損失。當濾池內水位上升到預定的高度時，水頭損失達到了大允許值，（一般采用1.5～2.0米）濾層就需要進行沖洗。
虹吸濾池在過濾時，由于濾后水位永遠高于濾層，保持正水頭過濾，所以不會發生負水頭現象。每個單元濾池內的水位，由于通過濾層的水頭損失不同而不同。
濾池的配水系統必須采用小阻力配水系統。因此可以利用濾池本身的濾過水的水位（清水槽內水位）即可沖洗。
濾池沖洗時的情況：首先破壞進水虹吸管3的真空，則配水槽2的水不再進入濾池，濾池繼續過濾。起初濾池內水位下降較快，但很快就無顯著下降，此時就可以開始沖洗。利用真空系統14抽出沖洗虹吸管15中的空氣，使它形成虹吸，并把濾池內的存水通過沖洗虹吸管15抽到池中心的下部，再由沖洗排水管16排走。此時濾池內水位降低，當清水槽的水位與池內水位形成一定的水位差時，沖洗工作就正式開始了。沖洗水的流程與普通快濾池相似。當濾料沖洗干凈后，破壞沖洗虹吸管15的真空，沖洗立即停止，然后，再啟動虹吸管3，濾池又可以進行過濾。
沖洗水頭一般采用1.1～1.3米。是由清水槽9的水位與沖洗排水槽頂的高差來控制的。濾池平均沖洗強度一般采用10～15升/秒·米2，沖洗歷時5～6分鐘。一個單元濾池在沖洗時，其他濾池會自動調整增加濾速使總處理水量不變。由于濾池的沖洗水是直接由清水槽9供給，因此一個單元濾池沖洗時，其它單元濾池的總出水量必須滿足沖洗水量的要求。
供給單元濾池沖洗強度的大小與采用的單元個數有關，它們的關系可表示如下：
q=nQ/F（3.38）
式中 q——沖洗強度（L/S·m2）；
n——單元濾池個數；
Q——單元濾池的過濾水量（h/s）；
F——單元濾池的面積（平方米）。
上式也可以用濾速表示：
n≥3.6q/v（3.39）
式中 v——過濾速度（m/h）。
當沖洗強度為10～15升/秒·米2;，濾速為8米/時。利用上式可以算出濾池至少需要5～7個單元。如采用的濾速再高一些，則需要的單元濾池數目可以少一些。
圓形或多邊形平面的虹吸濾池施工復雜。其單元池的平面為扇面形或梯形。沖洗時沿 池壁處因離排水槽較遠，所以沖洗不干凈，會有積泥。現標準圖都采用矩形平面。處理水量為160米3/時～2400米3;/時的虹吸濾池都有國家標準圖可以選用。
